一、用途

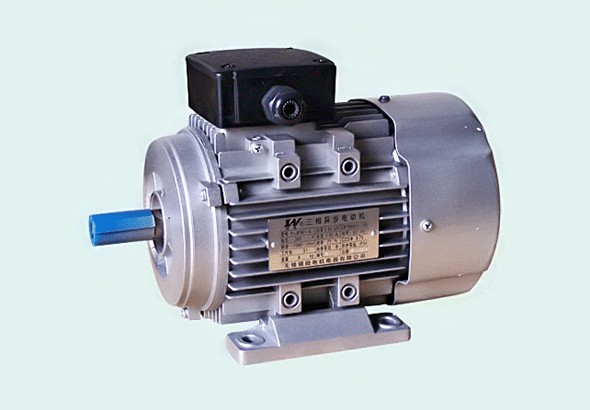

YSS系列自冷变频三相异步电动机是在原YS系列，FW系列电机，Y2系列三相异步电动机基础上，集多款产品优点的一款产品。，具有结构合理紧凑、设计新颖、外形美观、运行可靠、高效节能、高起动转矩、噪音低、振动小、使用维护方便等特点。符合国际IEC标准中的有关规定。该电机使用广泛，应用于各种机床、风机、水泵、减速机、压缩机、包装业等各类机械传动设备。
二、安装型式
本系列电动机是全封闭自冷式结构，外壳防护等级为IP54（或IP55），F级绝缘，B级考核。按安装方式有下列四种基本形式。
（1）卧式机座带底脚、前端盖上无凸缘IMB3
（2）卧式机卒带底脚、端盖上有小凸缘IMB34
（3）卧式机座不带底脚、端盖上有大凸缘IMB5
（4）卧机座不带底脚、端盖上有小凸缘IMB14
三、外型及安装尺寸
|
|
|
|
|
|
图一IMB3安装尺寸
|
机座号 |
安装尺寸 |
外形尺寸不大于 |
||||||||||||
|
A |
A/2 |
B |
C |
D(j6) |
E |
F |
G |
H |
K(H14) |
AB |
AC |
HD |
L |
|
|
63M |
100 |
50 |
80 |
40 |
Φ11 |
23 |
4 |
8.5 |
63 |
7 |
135 |
130 |
180 |
230 |
|
71M |
112 |
56 |
90 |
45 |
Φ14 |
30 |
5 |
11 |
71 |
7 |
150 |
145 |
195 |
255 |
|
80S |
125 |
62.5 |
100 |
50 |
Φ19 |
40 |
6 |
15.5 |
80 |
10 |
165 |
175 |
220 |
295 |
|
90S |
140 |
70 |
100 |
56 |
Φ24 |
50 |
8 |
20 |
90 |
10 |
180 |
195 |
250 |
320 |
|
90L |
125 |
56 |
345 |
|||||||||||
|
机座号 |
安装尺寸 |
外形尺寸不大于 |
|||||||||||||||||
|
A |
A/2 |
B |
C |
D(j6) |
E |
F |
G |
H |
K(H14) |
M |
N |
P |
S |
T |
AB |
AC |
HD |
L |
|
|
63M |
100 |
50 |
80 |
40 |
Φ11 |
23 |
4 |
8.5 |
63 |
7 |
75 |
60 |
90 |
M5 |
2.5 |
135 |
130 |
180 |
230 |
|
71M |
112 |
56 |
90 |
45 |
Φ14 |
30 |
5 |
11 |
71 |
7 |
85 |
70 |
105 |
M6 |
2.5 |
150 |
145 |
195 |
255 |
|
80S |
125 |
62.5 |
100 |
50 |
Φ19 |
40 |
6 |
15.5 |
80 |
10 |
100 |
80 |
120 |
M6 |
3.0 |
165 |
175 |
214 |
295 |
|
90S |
140 |
70 |
100 |
56 |
Φ24 |
50 |
8 |
20 |
90 |
10 |
115 |
95 |
140 |
M8 |
3.0 |
180 |
195 |
250 |
320 |
|
90L |
125 |
56 |
345 |
||||||||||||||||
|
机座号 |
安装尺寸 |
外形尺寸不大于 |
||||||||||
|
D(j6) |
E |
F |
G |
M |
N |
P |
S |
T |
AC |
AD |
L |
|
|
63M |
Φ11 |
23 |
4 |
8.5 |
75 |
60 |
90 |
M5 |
2.5 |
130 |
70 |
230 |
|
71M |
Φ14 |
30 |
5 |
11 |
85 |
70 |
105 |
M6 |
2.5 |
145 |
80 |
255 |
|
80S |
Φ19 |
40 |
6 |
15.5 |
100 |
80 |
120 |
M6 |
3.0 |
175 |
145 |
295 |
|
90S |
Φ24 |
50 |
8 |
20 |
115 |
95 |
140 |
M8 |
3.0 |
195 |
155 |
320 |
|
90L |
345 |
|||||||||||
|
机座号 |
安装尺寸 |
外形尺寸不大于 |
||||||||||
|
D(j6) |
E |
F |
G |
M |
N |
P |
S |
T |
AC |
AD |
L |
|
|
63M |
Φ11 |
23 |
4 |
8.5 |
115 |
95 |
140 |
10 |
3.0 |
130 |
70 |
230 |
|
71M |
Φ14 |
30 |
5 |
11 |
130 |
110 |
160 |
10 |
3.5 |
145 |
80 |
255 |
|
80S |
Φ19 |
40 |
6 |
15.5 |
165 |
130 |
200 |
12 |
3.5 |
175 |
145 |
295 |
|
90S |
Φ24 |
50 |
8 |
20 |
165 |
130 |
200 |
12 |
3.5 |
195 |
155 |
320 |
|
90L |
345 |
|||||||||||
|
机座号 |
安装尺寸 |
|||||||||
|
C |
D（j6） |
E |
F |
G |
H |
K(H14) |
N |
T |
S位置度 |
|
|
63M |
±1.5 |
+0.008 |
±0.26 |
0 |
0 |
0 |
+0.36 |
+0.012 |
0 |
Φ0.4 |
|
71M |
±1.5 |
+0.008 |
±0.26 |
0 |
0 |
0 |
+0.36 |
+0.012 |
0 |
Φ0.5 |
|
80S |
±1.5 |
+0.008 |
±0.31 |
0 |
0 |
0 |
+0.36 |
+0.012 |
0 |
Φ0.5 |
|
90S |
±1.5 |
+0.009 |
±0.31 |
0 |
0 |
0 |
+0.36 |
+0.013 |
0 |
Φ1.0 |
