一、用途
FW系列纺织用异步用电动机是根据纺织机械所要求而设计的小功率微型电动机。具有较高的力能指标，结构密闭，运行可靠，维护方便等优点。特别适合用于棉、麻、毛、丝等各种纺织机械上，能在多尘埃、短纤维、温湿度较高的环境中工作。也可作为一般普通机械的动力之用。
二、使用条件
1、海拔≤1000m
2、环境湿度≤40%
3、相对湿度≤85%
三、安装形式

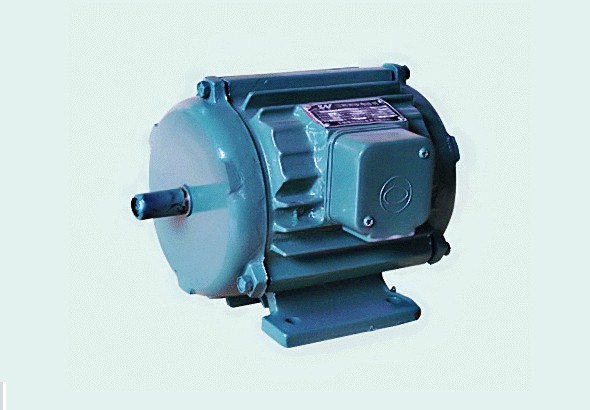

1、本系列电动机是全封闭自冷式三相异步电动机，铸铁外壳，无冷却风叶。
2、电动机按安装形式可制成下列四种型式。
（1）卧式机座带底脚、前端盖上无凸缘IMB3（D2）
（2）卧式机座带底脚、端盖上有小凸缘IMB34（D2/T3）
（3）卧式机座不带底脚、端盖上有大凸缘IMB5（T2）
（4）卧式机座不带底脚、端盖上有小凸缘IMB14（T3）
3、 电动机一般制成三个出线端（多速或双方另有协议除外），以轴伸端视之，电动机的出线盒置于机座右边（右手型），双方另有协议时，允许把出线盒置于机座左边（左手型），电动机的左右手型可通过定子重新装配来调换。订货时需要说明电机的型号、结构形式左手型要特殊说明。
四、电机性能数据
|
型号 |
额定功率(W) |
额定电压(V) |
频率（Hz） |
额定电流（A） |
转速（r/min） |
堵转转距 |
堵转电流 |
*转矩 |
| 额定转距 | 额定电流 | 额定转矩 | ||||||
|
FW11A-2 |
370 | 380 | 50 | 0.92 | 2810 | 2 | 7 | 2.5 |
|
FW11-2 |
550 | 380 | 50 | 1.29 | 2820 | 2 | 7 | 2.5 |
|
FW12-2 |
750 | 380 | 50 | 1.68 | 2840 | 2 | 7 | 2.5 |
|
FW11A-4 |
250 | 380 | 50 | 0.73 | 1390 | 2 | 7 | 2.5 |
|
FW11-4 |
370 | 380 | 50 | 1.01 | 1400 | 2 | 7 | 2.5 |
|
FW12-4 |
550 | 380 | 50 | 1.43 | 1400 | 2 | 7 | 2.5 |
|
FW11A-6 |
180 | 380 | 50 | 0.67 | 900 | 2 | 7 | 2.5 |
|
FW11-6 |
250 | 380 | 50 | 0.86 | 910 | 2 | 7 | 2.5 |
|
FW12-6 |
370 | 380 | 50 | 1.18 | 910 | 2 | 7 | 2.5 |
|
FW11A-2/4 |
180/120 | 380 | 50 | 0.53/0.48 | 2820/1420 | 2 | 7 | 2.5 |
|
FW11-2/4 |
250/180 | 380 | 50 | 0.69/0.63 | 2820/1420 | 2 | 7 | 2.5 |
| FW12-2/4 | 370/250 | 380 | 50 | 0.96/0.84 | 2820/1420 | 2 | 7 | 2.5 |
| FW091-2 | 180 | 380 | 50 | 0.5 | 2700 | 2 | 7 | 2.5 |
| FW092-2 | 250 | 380 | 50 | 0.65 | 2700 | 2 | 7 | 2.5 |
| FW091-4 | 120 | 380 | 50 | 0.44 | 1300 | 2 | 7 | 2.5 |
| FW092-4 | 180 | 380 | 50 | 0.58 | 1300 | 2 | 7 | 2.5 |
| FW081-2 | 60 | 380 | 50 | 0.217 | 2680 | 2 | 7 | 2.5 |
| FW082-2 | 90 | 380 | 50 | 0.297 | 2690 | 2 | 7 | 2.5 |
| FW083-2 | 120 | 380 | 50 | 0.358 | 2700 | 2 | 7 | 2.5 |
| FW081-4 | 40 | 380 | 50 | 0.226 | 1340 | 2 | 7 | 2.5 |
| FW082-4 | 60 | 380 | 50 | 0.277 | 1345 | 2 | 7 | 2.5 |
| FW083-4 | 90 | 380 | 50 | 0.35 | 1350 | 2 | 7 | 2.5 |
| FW071-2 | 25 | 380 | 50 | 0.122 | 2500 | 2 | 7 | 2.5 |
| FW072-2 | 40 | 380 | 50 | 0.17 | 2500 | 2 | 7 | 2.5 |
| FW071-4 | 15 | 380 | 50 | 0.148 | 1200 | 2 | 7 | 2.5 |
| FW072-4 | 25 | 380 | 50 | 0.19 | 1200 | 2 | 7 | 2.5 |
五、外型及安装尺寸
|
|
|
|
|
|
图一IMB3（D2）
|
型号 |
安装尺寸 |
外形尺寸 |
|||||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
K |
AC |
AB |
HC |
L |
|
|
FW11 |
125 |
80±0.7 |
50 |
Φ16 |
30 |
5 |
13 |
80 |
10 |
220 |
150 |
160 |
214 |
|
FW12 |
100±0.7 |
234 |
|||||||||||
图二IMB5(T2)
|
机座号 |
安装尺寸 |
外形尺寸 |
||||||||||||
|
D |
E |
F |
R |
G |
M |
N |
P |
T |
S |
AC |
AD |
L |
L* | |
|
11 |
16 |
30 |
5 |
5 |
13 |
165 |
130 |
200 |
3 |
10 |
160 |
140 |
214 |
270 |
|
12 |
234 |
290 | ||||||||||||
| 09 | 14 | 23 | 4 | 5 | 11.5 | 145 | 120 | 175 | 3 | 10 | 140 | 130 | 210 | |
| 08 | 11 | 23 | 4 | 8.5 | 8.5 | 130 | 110 | 160 | 3 | 8 | 120 | 70 | 170 | |
| 07 | 9 | 20 | - | 8 | 8 | 115 | 95 | 140 | 3 | 7 | 100 | 60 | 142 | |
图三IMB34(D2/T3)
|
机座号 |
安装尺寸 |
外形尺寸 |
|||||||||||||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
K |
M | N | P | S | T | R |
AB |
AC |
AD | HD |
L |
L* | |
|
11 |
125 |
80 |
50 |
16 |
30 |
5 |
13 |
80 |
10 |
100 | 80 | 120 | M6 | 3 | 5 |
155 |
160 |
140 | 160 |
214 |
270 |
|
12 |
100 |
234 |
290 | ||||||||||||||||||
| 09 | 112 | 90 | 45 | 14 | 23 | 5 | 11.5 | 71 | 9 | 85 | 70 | 105 | M6 | 3 | 5 | 140 | 140 | 130 | 145 | 210 | |
| 08 | 90 | 71 | 36 | 11 | 23 | 5 | 8.5 | 56 | 7 | 65 | 50 | 80 | M6 | 3 | 5 | 115 | 120 | 70 | 116 | 170 | |
| 07 | 80 | 63 | 30 | 9 | 20 | - | 8 | 50 | 7 | 55 | 40 | 70 | M5 | 2.5 | 5 | 100 | 100 | 60 | 100 | 142 | |
图四IMB14(T3)
|
型号 |
安装尺寸 |
外形尺寸 |
|||||||||||
|
D |
E |
F |
G |
M |
N |
S |
R |
T |
AC |
HC |
P |
L |
|
|
FW11 |
Φ16 |
30±0.37 |
5 |
13 |
100 |
80 |
M6 |
5±1.5 |
3 |
160 |
140 |
120 |
214 |
|
FW12 |
234 |
||||||||||||
六、使用方法
1、一般情况下，有3根引出线，双速时有6根引出线。
2、本系列电动机均采用满载直接启动。
3、本系列电动机可借齿轮、三角皮带轮及离合器与传动机构相连接。
