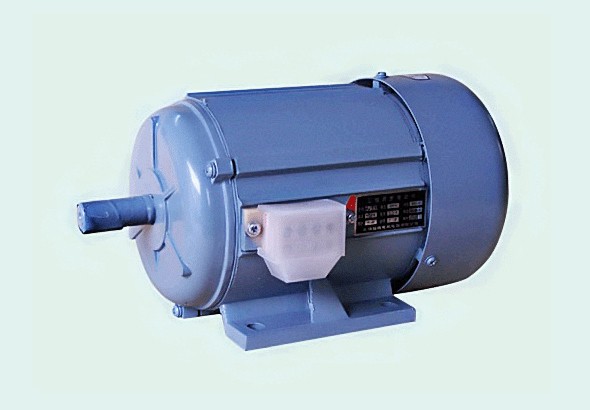

一、用途
JW系列电动机集国内外同类产品的优点，结构合理、外形美观、运行可靠、技术经济指标优异、维护方便，具有良好的起动和运行性能。该电机使用广泛，各种小型机械设备，医疗器械都适宜作传动力。
安装型式
本系列电动机是全封闭自冷式结构，面对轴伸端接线盒在电动机的右侧。按安装方式有下列四种基本形式。
（1）卧式机座带底脚、前端盖上无凸缘IMB3
（2）卧式机座带底脚、端盖上有小凸缘IMB34
（3）卧式机座不带底脚、端盖上有大凸缘IMB5
（4）卧式机座不带底脚、端盖上有小凸缘IMB14
二、使用条件
1）海拔高度≤1000m，周围环境温度≤+40℃。
2）在额定条件下，定子绕组允许温升：电阻法75℃，温度计法65℃。
3）电机外壳防护等级为IP44，E级绝缘，S1工作制。
三、电机性能数据
|
机座号 |
型号 |
电压（A） |
频率（Hz） |
功率（W） |
电流（A） |
转速（r/min） |
消耗功率约值（W） |
起动电流倍数 |
起动转矩倍数 |
*转矩倍数 |
重量 |
|
45 |
JW4514 |
380 |
50 |
15 |
0.1 |
1400 |
45 |
6 |
2.2 |
2.4 |
2.0 |
|
JW4524 |
380 |
50 |
25 |
0.2 |
1400 |
55 |
6 |
2.2 |
2.4 |
2.0 |
|
|
JW4512 |
380 |
50 |
25 |
0.10 |
2800 |
56 |
6 |
2.2 |
2.4 |
2.0 |
|
|
JW4522 |
380 |
50 |
40 |
0.15 |
2800 |
67 |
6 |
2.2 |
2.4 |
2.0 |
|
|
50 |
JW5014 |
380 |
50 |
40 |
0.25 |
1400 |
75 |
6 |
2.2 |
2.4 |
2.4 |
|
JW5024 |
380 |
50 |
60 |
0.3 |
1400 |
110 |
6 |
2.2 |
2.4 |
2.5 |
|
|
JW5012 |
380 |
50 |
60 |
0.20 |
2800 |
95 |
6 |
2.2 |
2.4 |
2.6 |
|
|
JW5022 |
380 |
50 |
90 |
0.25 |
2800 |
130 |
6 |
2.2 |
2.4 |
2.7 |
|
|
56 |
JW5614 |
380 |
50 |
90 |
0.4 |
1400 |
150 |
6 |
2.2 |
2.4 |
3.1 |
|
JW5624 |
380 |
50 |
120 |
0.5 |
1400 |
190 |
6 |
2.2 |
2.4 |
3.5 |
|
|
JW5612 |
380 |
50 |
120 |
0.35 |
2800 |
170 |
6 |
2.2 |
2.4 |
3.0 |
|
|
JW5622 |
380 |
50 |
180 |
0.45 |
2800 |
250 |
6 |
2.2 |
2.4 |
3.6 |
|
|
63 |
JW6314 |
380 |
50 |
180 |
0.65 |
1400 |
265 |
6 |
2.2 |
2.4 |
4.6 |
|
JW6324 |
380 |
50 |
250 |
0.9 |
1400 |
360 |
6 |
2.2 |
2.4 |
5.0 |
|
|
JW6312 |
380 |
50 |
250 |
0.65 |
2800 |
340 |
6 |
2.2 |
2.4 |
4.5 |
|
|
JW6322 |
380 |
50 |
370 |
0.95 |
2800 |
510 |
6 |
2.2 |
2.4 |
5.0 |
|
|
71 |
JW7114 |
380 |
50 |
370 |
1.05 |
1400 |
520 |
6 |
2.2 |
2.4 |
6.2 |
|
JW7124 |
380 |
50 |
550 |
1.6 |
1400 |
750 |
6 |
2.2 |
2.4 |
7.1 |
|
|
JW7134 |
380 |
50 |
750 |
2.1 |
1400 |
1000 |
6 |
2.2 |
2.4 |
8.8 |
|
|
JW7112 |
380 |
50 |
550 |
1.35 |
2800 |
740 |
6 |
2.2 |
2.4 |
6.2 |
|
|
JW7122 |
380 |
50 |
750 |
1.80 |
2800 |
990 |
6 |
2.2 |
2.4 |
7.0 |
四、外形及安装尺寸
|
|
|
|
|
|
|
机座号 |
IMB3、IMB34、IMB14安装尺寸 |
安装尺寸不大于（参考） |
|||||||||||||||||
|
A |
B |
C |
D(j6) |
E |
F |
G |
H |
K(H14) |
M |
N |
S |
T |
e |
AB |
AC |
AD |
HD |
L |
|
|
45 |
71 |
56 |
28 |
Φ7 |
16 |
- |
6 |
45 |
6 |
45 |
30 |
M5 |
3 |
5 |
90 |
83 |
56 |
85 |
136 |
|
50 |
80 |
63 |
32 |
Φ9 |
20 |
- |
8 |
50 |
7 |
55 |
40 |
M5 |
3 |
5 |
100 |
92 |
60 |
95 |
150 |
|
56 |
90 |
71 |
36 |
Φ11 |
23 |
4 |
12.5 |
56 |
7 |
65 |
50 |
M5 |
3 |
2 |
115 |
114 |
75 |
115 |
200 |
|
63 |
100 |
80 |
40 |
Φ14 |
30 |
4 |
15.5 |
63 |
9 |
75 |
60 |
M5 |
3 |
2 |
130 |
126 |
85 |
130 |
225 |
|
71 |
112 |
90 |
45 |
Φ16 |
40 |
5 |
18 |
71 |
9 |
85 |
70 |
M6 |
3 |
2 |
145 |
144 |
93 |
150 |
265 |
|
机座号 |
IMB5安装尺寸 |
安装尺寸不大于（参考） |
||||||||||
|
D(j6) |
E |
F |
G |
M |
N |
P |
S |
T |
HD |
AD |
L |
|
|
63 |
Φ14 |
30 |
4 |
15.5 |
115 |
95 |
140 |
Φ10 |
3.0 |
140 |
85 |
225 |
|
71 |
Φ16 |
40 |
5 |
18 |
130 |
110 |
160 |
Φ10 |
3.5 |
160 |
93 |
265 |
|
机座号 |
安装尺寸 |
||||||||
|
A |
B |
C |
D(j6) |
F |
G |
H |
K(H14) |
N |
|
|
45 |
±0.28 |
±0.28 |
±2 |
+0.007 |
— |
0 -0.1 |
0 -0.5 |
+0.30 0 |
+0.011 |
|
50 |
±0.28 |
±0.28 |
±2 |
+0.007 |
— |
0 -0.1 |
0 -0.5 |
+0.36 0 |
+0.011 |
|
56 |
±0.28 |
±0.28 |
±2 |
+0.008 |
-0.004 |
0 -0.1 |
0 -0.5 |
+0.36 0 |
+0.011 |
|
63 |
±0.35 |
±0.35 |
±2 |
+0.008 |
-0.004 |
0 -0.1 |
0 -0.5 |
+0.36 0 |
+0.012 |
|
71 |
±0.35 |
±0.35 |
±2 |
+0.009 |
0 -0.030 |
0 -0.1 |
0 -0.5 |
+0.36 0 |
+0.012 |
|
|
