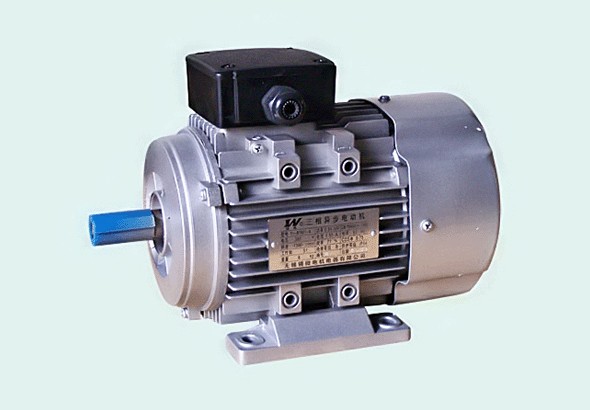

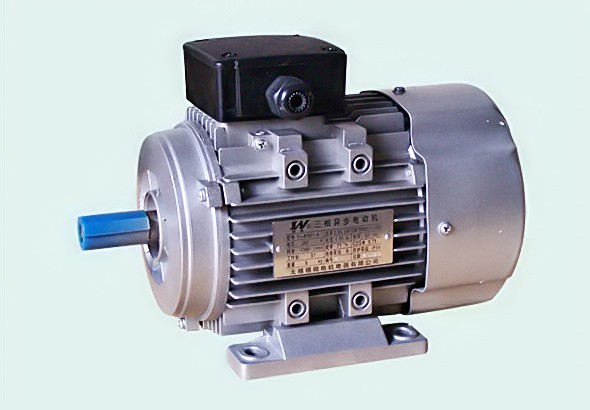

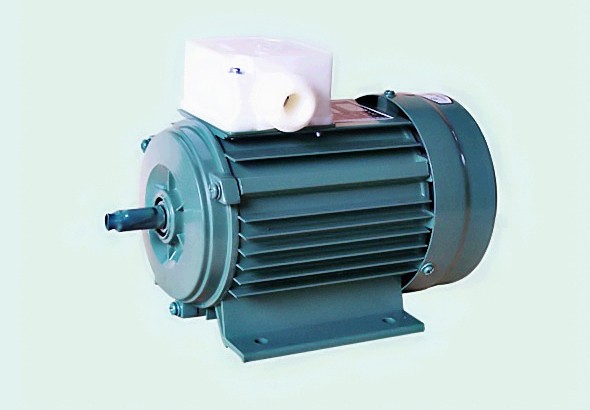

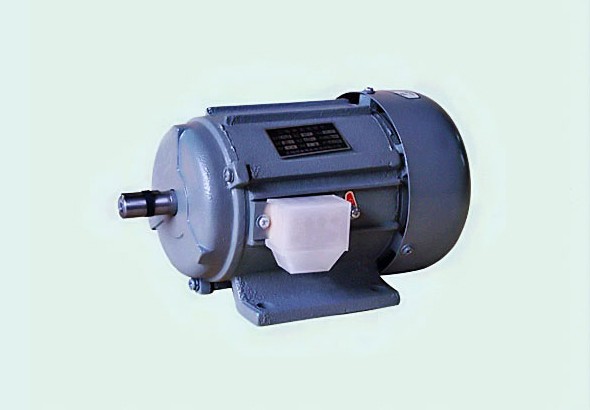

三相异步电机(Y2铝壳系列)

发布时间：2024/10/25 11:29:21 点击：138

联系电话：138

138

详细内容

一、用途
　　Y2系列铝壳三相异步电动机为全封闭、自扇冷式鼠笼结构，采用国家统一设计标准，具有结构合理紧凑、设计新颖、外形美观、运行可靠、高效节能、高起动转矩、噪音低、振动小、使用维护方便等特点。符合国际IEC标准中的有关规定。该电机使用广泛，应用于各种机床、风机、水泵、减速机、压缩机、包装业等各类机械传动设备。

二、安装型式
　　本系列电动机是全封闭自冷式结构，外壳防护等级为IP54（或IP55），F级绝缘，接线盒在电动机的顶部。按安装方式有下列四种基本形式。
　　（1）卧式机座带底脚、前端盖上无凸缘IMB3
　　（2）卧式机卒带底脚、端盖上有小凸缘IMB34

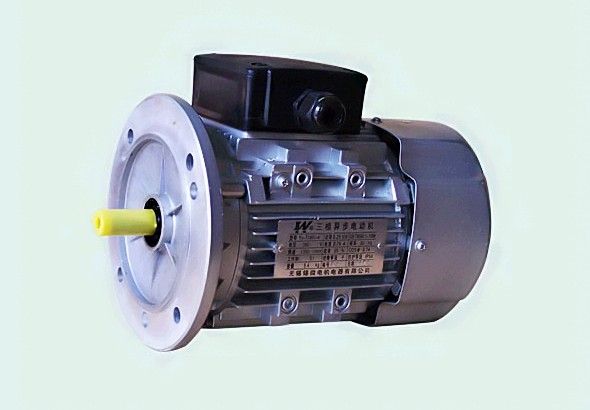

　　（3）卧式机座不带底脚、端盖上有大凸缘IMB5

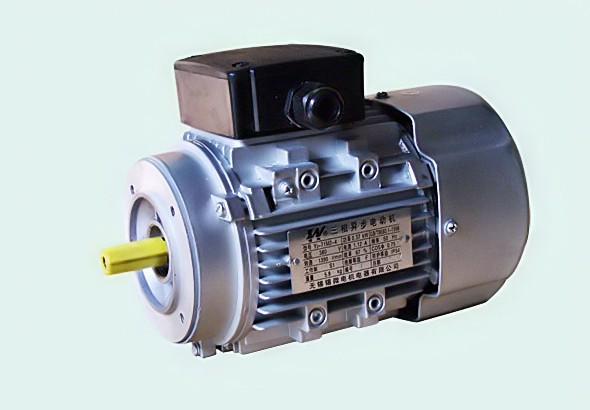

　　（4）卧机座不带底脚、端盖上有小凸缘IMB14

三、电机性能数据

机座号	型号	电压（V）	频率（Hz）	功率（W）	电流（A）	转速（r/min）	效率%	功率因数（cosΦ）	起动电流倍数	起动转流倍数	*转矩倍数
63	Y2-63M1-2	380	50	180	0.53	2720	65	0.8	5.5	2.2	2.2
	Y2-63M2-2	380	50	250	0.7	2720	68	0.81	5.5	2.2	2.2
	Y2-63M1-4	380	50	120	0.44	1400	57	0.72	4.4	2.1	2.2
	Y2-63M2-4	380	50	180	0.62	1400	60	0.73	4.4	2.1	2.2
71	Y2-71M1-2	380	50	370	1.00	2740	70	0.81	6.1	2.2	2.2
	Y2-71M2-2	380	50	550	1.4	2740	73	0.82	6.1	2.2	2.3
	Y2-71M1-4	380	50	250	0.80	1400	65	0.74	5.2	2.1	2.2
	Y2-71M2-4	380	50	370	1.12	1400	67	0.75	5.2	2.1	2.2
	Y2-71M1-6	380	50	180	0.81	900	56	0.60	4.0	1.9	2.0
	Y2-71M2-6	380	50	250	0.95	900	59	0.68	4.0	1.9	2.0
80	Y2-80S1-2	380	50	750	1.83	2840	75	0.83	6.1	2.2	2.3
	Y2-80S2-2	380	50	1100	2.60	2840	77	0.84	7.0	2.2	2.3
	Y2-80S1-4	380	50	550	1.60	1390	71	0.75	5.2	2.4	2.3
	Y2-80S2-4	380	50	750	2.03	1390	73	0.77	6.0	2.4	2.3
	Y2-80S1-6	380	50	370	1.30	900	62	0.70	4.7	1.9	2.0
	Y2-80S2-6	380	50	1500	1.80	900	65	0.72	4.7	1.9	2.1
90	Y2-90S-2	380	50	2200	3.43	2840	79	0.84	7.0	2.2	2.3
	Y2-90L-2	380	50	1100	4.90	2840	81	0.85	7.0	2.2	2.3
	Y2-90S1-4	380	50	1500	2.89	1400	75	0.77	6.0	2.3	2.3
	Y2-90S2-4	380	50	750	3.70	1400	76	0.79	6.0	2.3	2.3
	Y2-90S-6	380	50	1100	2.3	910	69	0.72	5.5	2.0	2.1
	Y2-90L-6	380		750	3.2	910	72	0.73	5.5	2.0	2.1

四、外型及安装尺寸

图一	图二

图三	图四

图一IMB3安装尺寸

机座号	安装尺寸										外形尺寸不大于
机座号	A	A/2	B	C	D(j6)	E	F	G	H	K(H14)	AB	AC	HD	L
63M	100	50	80	40	Φ11	23	4	8.5	63	7	135	130	180	230
71M	112	56	90	45	Φ14	30	5	11	71	7	150	145	195	255
80S	125	62.5	100	50	Φ19	40	6	15.5	80	10	165	175	220	295
90S	140	70	100	56	Φ24	50	8	20	90	10	180	195	250	320
90L	140	70	125	56	Φ24	50	8	20	90	10	180	195	250	345

图二IMB34

机座号	安装尺寸															外形尺寸不大于
机座号	A	A/2	B	C	D(j6)	E	F	G	H	K(H14)	M	N	P	S	T	AB	AC	HD	L
63M	100	50	80	40	Φ11	23	4	8.5	63	7	75	60	90	M5	2.5	135	130	180	230
71M	112	56	90	45	Φ14	30	5	11	71	7	85	70	105	M6	2.5	150	145	195	255
80S	125	62.5	100	50	Φ19	40	6	15.5	80	10	100	80	120	M6	3.0	165	175	214	295
90S	140	70	100	56	Φ24	50	8	20	90	10	115	95	140	M8	3.0	180	195	250	320
90L	140	70	125	56	Φ24	50	8	20	90	10	115	95	140	M8	3.0	180	195	250	345

图三IMB14

机座号	安装尺寸									外形尺寸不大于
机座号	D(j6)	E	F	G	M	N	P	S	T	AC	AD	L
63M	Φ11	23	4	8.5	75	60	90	M5	2.5	130	70	230
71M	Φ14	30	5	11	85	70	105	M6	2.5	145	80	255
80S	Φ19	40	6	15.5	100	80	120	M6	3.0	175	145	295
90S	Φ24	50	8	20	115	95	140	M8	3.0	195	155	320
90L	Φ24	50	8	20	115	95	140	M8	3.0	195	155	345

图四IMB5

机座号	安装尺寸									外形尺寸不大于
机座号	D(j6)	E	F	G	M	N	P	S	T	AC	AD	L
63M	Φ11	23	4	8.5	115	95	140	10	3.0	130	70	230
71M	Φ14	30	5	11	130	110	160	10	3.5	145	80	255
80S	Φ19	40	6	15.5	165	130	200	12	3.5	175	145	295
90S	Φ24	50	8	20	165	130	200	12	3.5	195	155	320
90L	Φ24	50	8	20	165	130	200	12	3.5	195	155	345

五、主要尺寸公差

机座号	安装尺寸
机座号	C	D（j6）	E	F	G	H	K(H14)	N	T	S位置度
63M	±1.5	+0.008 -0.003	±0.26	0 -0.030	0 -0.10	0 -0.5	+0.36 0	+0.012 -0.007	0 -0.10	Φ0.4
71M	±1.5	+0.008 -0.003	±0.26	0 -0.030	0 -0.10	0 -0.5	+0.36 0	+0.012 -0.007	0 -0.10	Φ0.5
80S	±1.5	+0.008 -0.003	±0.31	0 -0.030	0 -0.10	0 -0.5	+0.36 0	+0.012 -0.007	0 -0.10	Φ0.5
90S	±1.5	+0.009 -0.004	±0.31	0 -0.036	0 -0.20	0 -0.5	+0.36 0	+0.013 -0.009	0 -0.10	Φ1.0
