一、用途
1、JFL系列三相异步力矩电动机，具有特殊的力矩性能，按其机械性能可分为卷绕特性（JFLJ型）和导辊特性（JFLD）型两种。
（1）、JFLJ型卷绕性征力矩电动机，具有恒功率的机械特性，随着负载增大，电动机的转速随之减低（如图一）。广泛用于纺织、印染、电线电缆、塑料造纸、拉丝皮革等行业。卷线机械滚筒的滚轴上，采用卷线特性的力矩电动机，可随着卷筒直径的增大，转速相应减低，直至堵转。使产品维持一定的线速度和张力，保证产品质量。
（2）JFLD型导辊特性力矩电动机，具有恒转矩的机构特性。在额定的转速范围内，电动机的输出力矩基本保持恒定（如图二）。广泛应用于纺织、印染、塑料等机械中的导辊轴上。采用导辊特性的力矩电机，可保证在额定转速范围内，传送产品的张力保持恒定，保证产品质量。
|
|
|
二、使用条件
1、海拔≤1000m
2、环境温度≤40℃
3、相对温度≤85%
三、结构说明及安装型式
（1）5Kg·cm、10Kg·cm、20Kg·cm力矩电机均匀为全封闭自冷式，无冷却风叶。
（2）60Kg·cm力矩电机，为防滴式带有背包鼓风机强迫通风冷却，所带背包风机上的三相电动机需另接电源。
（3）电动机视安装方式可制成下列型式：
a)机座带底脚上，前端盖上无凸缘IBM3（D2型）
b)机座不带底脚，前端盖上有凸缘IMB5（T2型）
c)机座带底脚，带背包鼓风机式
（4）电机按其工作性能可分为二种形式，并不能代用。
a)JFLJ为卷绕特性。
b)JFLD为导辊特性。订货时须说明电机型号，结构型式。
四、电机性能数据
|
型号 |
电压（V） |
频率（Hz） |
堵转电流（A） |
转速（r/min） |
标称转矩(Kg·cm) |
绝缘等级 |
堵转时间min |
|
JFLD05-4 |
380 |
50 |
0.45 |
200-960 |
5 |
E |
≤15 |
|
JFLD205-4 |
380 |
50 |
0.4 |
200-960 |
5 |
E |
≤15 |
|
JFLD10-4 |
380 |
50 |
0.8 |
200-960 |
10 |
E |
≤15 |
|
JFLD20-4 |
380 |
50 |
1.3 |
200-960 |
20 |
E |
≤15 |
|
JFLD60-4 |
380 |
50 |
3.8 |
200-960 |
60 |
E |
≤15 |
|
JFLD60-4 |
380 |
50 |
1.75 |
0-1400 |
60 |
E |
≤15 |
五、外型及安装尺寸
|
|
|
|
|

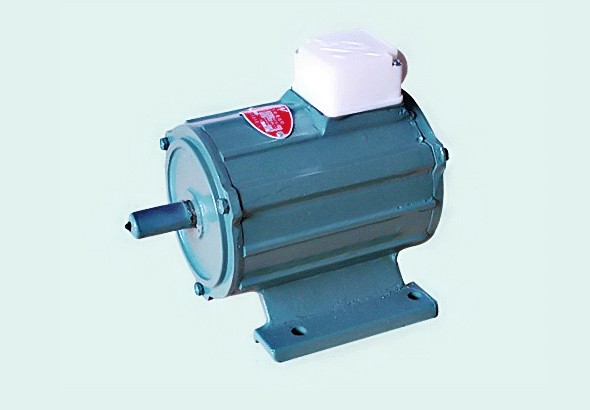

图1机座带底脚，前端盖上无凸缘IMB3（D2型）
|
型号 |
安装尺寸(mm) |
外形尺寸(mm) |
|||||||||
|
A |
B |
C |
D(gc) |
E |
F(jz) |
H |
K |
b |
h |
L |
|
|
JFLD05-4 |
140±1.05 |
100±1.05 |
56±1.05 |
18 |
40±0.3 |
5 |
90-0.5 |
11 |
180 |
205 |
220 |
|
JFLD10-4 |
160±1.05 |
112±1.05 |
63±1.05 |
22 |
50±0.3 |
6 |
100-0.5 |
13 |
205 |
225 |
270 |
|
JFLD20-4 |
190±1.05 |
140±1.05 |
70±2.0 |
28 |
60±0.4 |
8 |
112-0.5 |
13 |
245 |
255 |
340 |
|
型号 |
安装尺寸(mm) |
外形尺寸(mm) |
||||||||
|
D（gc） |
E |
F(jz) |
M |
N(d5) |
R |
S |
hs |
L |
p |
|
|
JFLDT2 05-4 |
18 |
40±0.34 |
5 |
165 |
130 |
5±1.5 |
12 |
4 |
220 |
200 |
|
JFLDT2 10-4 |
22 |
50±0.34 |
6 |
215 |
180 |
5±1.5 |
15 |
4 |
270 |
250 |
|
型号 |
安装尺寸(mm) |
外形尺寸(mm) |
|||||||||
|
A |
B |
C |
D(gc) |
E |
F(jz) |
H |
K |
b |
h |
L |
|
|
JFLD60-4 |
190±1.05 |
140±1.05 |
70±2.0 |
28 |
60±0.4 |
8 |
112-0.5 |
13 |
280 |
380 |
405 |
|
JFLJ60-4 |
|||||||||||
